Connecteur hydraulique ORFS 24291

Obtenez un devis maintenant

Description

Avis

90 °Raccord de tuyau hydraulique femelle ORFS à siège plat, conforme à la norme ISO 12151-1-SAE J516. Il est adapté aux tuyaux tressés et spiralés. Différents matériaux sont disponibles pour répondre aux besoins du client, tels que l'acier, l'acier inoxydable 304 et 316. En tant que fabricant professionnel de raccords et de viroles hydrauliques, nous pouvons produire la pièce selon vos plans et échantillons.

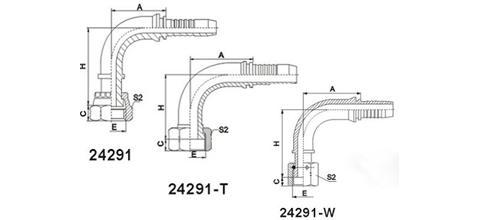

Caractéristiques

PIÈCE N°	FIL E	ALÉSAGE DU TUYAU		DIMENSIONS
PIÈCE N°	FIL E	DN	TIRET	UN	H	C	S2
24291-04-04	9/16"X18	6	4	30	41	8,5	19
24291-04-05	9/16"X18	8	5	33	44	8,5	19
24291-04-06	9/16"X18	10	6	35,3	46,3	8,5	19
24291-06-06	11/16"X16	10	6	35,3	49,8	10	22
24291-06-08	11/16"X16	12	8	41	55	10	22
24291-08-08	13/16"X16	12	8	41	57	11	27
24291-08-10	13/16"X16	16	10	56,5	61,5	11	27
24291-10-10	1"X14	16	10	56,5	66	13,5	30
24291-10-12	1"X14	20	12	65,5	75,5	13,5	30
24291-12-12	1,3/16"X12	20	12	65,5	77	15	36
24291-12-16	1,3/16"X12	25	16	76,7	83,5	15	36
24291-16-20	1,7/16"X12	32	20	91,5	96	14,8	41
24291-06-05T	11/16"X16	8	5	33	37,5	10	22
24291-08-06T	13/16"X16	10	6	35,3	39,8	11	27
24291-10-08T	1"X14	12	8	41	46	13,5	30
24291-12-10T	1,3/16"X12	16	10	56,5	51,5	15	36
24291-16-12T	1,7/16"X12	20	12	65,5	63	14,8	41
24291-16-14T	1,7/16"X12	22	14	71,2	63	14,8	41
24291-16-16T	1,7/16"X12	25	16	76,9	67,5	14,8	41
24291-20-16T	1,11/16"X12	25	16	76,7	67,5	15	50
24291-24-20T	2"X12	32	20	91,5	78,5	14,8	60
24291-24-24T	2"X12	40	24	109,4	92	14,8	60
24291-20-20W	1,11/16"X12	32	20	93	100	15	50
24291-20-24W	1,11/16'X12	40	24	109,4	113,5	15	50
Remarque : 1. Pour les utilisations avec des tuyaux tressés. 2. En cas d'utilisation avec des tuyaux en spirale, le numéro de série du raccord de tuyau est 24292-XX-XX

À propos de nous

Notre gamme comprend des raccords de flexibles hydrauliques, des adaptateurs, des flexibles, des viroles et des collecteurs hydrauliques. Ces produits sont largement utilisés dans le monde entier. Chaque type de raccord peut être fabriqué dans différents matériaux, tels que des raccords en laiton, des raccords avec revêtement en acier et des raccords en acier inoxydable 304 et 316.

Nous sommes un petit fournisseur de raccords de flexibles hydrauliques en Chine depuis 1980. Nous sommes le premier fabricant de raccords hydrauliques à utiliser les normes européennes. Nous possédons également une solide expérience dans le sertissage.

Nos raccords sertis sont conformes aux normes européennes, garantissant une qualité constante. Le filetage est également disponible dans différents pays, notamment le filetage NPTF, approuvé par nos clients. Nous sommes convaincus que notre excellente qualité contribuera au développement rapide de nos partenaires.

Si vous avez besoin d'acheter des raccords de tuyaux en gros, veuillez nous contacter !
